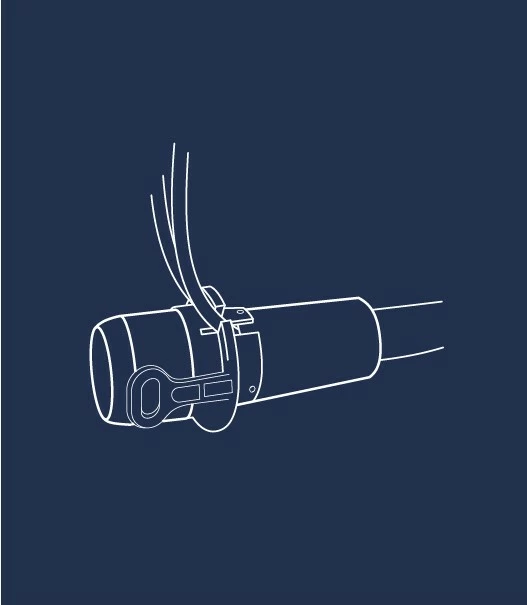

Extensomètre® : capteur extensométrique multipoints en forage
L’ extensomètre® est conçu pour mesurer les variations de distance entre des ancrages en forage placés à une profondeur définie, et une tête de mesure située en surface.
Etre accompagné par SOCOTEC
SOCOTEC vous accompagne dans l’exploitation et la maintenance de votre projet, en vous proposant son expertise technologique et data.
Un capteur pour la mesure des tassements et soulèvements
Des tiges relient chaque ancrage à la tête, où les mesures sont effectuées avec une jauge de profondeur ou des capteurs de déplacement.
La tête de l’extensomètre est adaptée selon la gamme de mesure, jusqu’à 100 mm (3.9”) ou 200 mm (7.9”) , le nombre d’ancrages (points) à mesurer, et le type de tige utilisé.
Les tiges de l’extensomètre sont disponibles en fibre de verre ou en acier inoxydable.
Chaque type est inséré dans une gaine en nylon évitant la friction entre le sol/le ciment et la tige.
Les mesures peuvent être effectuées manuellement avec une jauge de profondeur ou à distance avec des capteurs de déplacement à corde vibrante ou 4-20mA, reliés à un enregistreur ou un poste de lecture portable.
Contactez nos experts
extensomètre®
Applications
Le capteur extensomètre multipoints en forage permet de surveiller :
- Des tunnels ;
- Des fouilles ;
- Des barrages ;
- Des fondations ;
- Des mesures de tassement et déplacements de roche.
Le capteur extensomètre multipoints en forage permet de surveiller :
- Des tunnels ;
- Des fouilles ;
- Des barrages ;
- Des fondations ;
- Des mesures de tassement et déplacements de roche.
CARACTÉRISTIQUES | Extensomètre® |
|---|---|
CAPTEUR | |
Technologie | Potentiomètrique |
Signal de sortie | 4-20 mA |
Gamme de mesure | 30 mm, 50 mm, 100 mm, 200 mm |
Précision | 0,2 % de la pleine échelle |
Résolution | ± 0,025 % de la pleine échelle |
Température de fonctionnement | De -20°C à + 80°C |
Présence de thermistance | NTC 3k Ω |
Précision de thermistance | ± 0,5°C |
Résolution de la thermistance | 0,1°C |
Méthode d'excitation | Impulsion ou balayage |
Matériaux | Acier inoxydable ABS PVC |
Indice de protection | IP68 à 1700 kPa |
