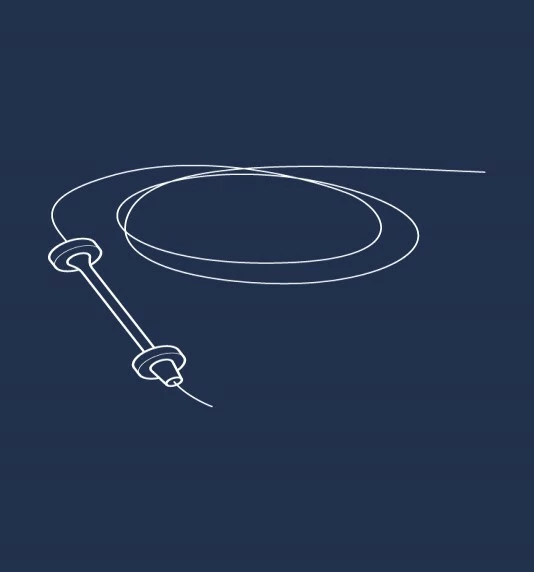

Microlux®: capteur de déformation et de température à fibre optique
Le capteur Microlux® est conçu pour mesurer localement la température et les déformations totales subies par le béton (déformations de retrait, déformations thermiques, gonflement pathologique, déformations mécaniques).
Etre accompagné par SOCOTEC
SOCOTEC vous accompagne dans l’exploitation et la maintenance de votre projet, en vous proposant son expertise technologique et data.
Le capteur Microlux® est un capteur pour les mesures des déformations et des contraintes dans le béton par fibre optique
La mesure est basée sur la technologie par fibre optique à réseau de Bragg. Les propriétés de transmission d’information de la fibre optique permettent le fonctionnement des capteurs MicroLux© déportés à plusieurs kilomètres de la centrale d’acquisition..
A l’épreuve de tous les environnements électromagnétiques (foudre, câble haute tension), ils présentent également l’avantage de pouvoir être multiplexés le long de la même fibre : 10 capteurs peuvent être placés le long d’un seul câble de très faible diamètre (5 mm).
Contactez nos experts
Microlux®: capteur de déformation et de température à fibre optique
Applications
- Mesurer localement les déformations totales et la température du béton.
- Détecter la microfissuration locale d’un ouvrage en béton.
- Mesurer l’ouverture des microfissures dans le béton.
- Évaluer les variations de contraintes mécaniques dans le béton.
- Mesurer localement les déformations totales et la température du béton.
- Détecter la microfissuration locale d’un ouvrage en béton.
- Mesurer l’ouverture des microfissures dans le béton.
- Évaluer les variations de contraintes mécaniques dans le béton.
CARACTÉRISTIQUES | MicroLUX® |
|---|---|
CAPTEUR | |
Technologie | FBG |
Gamme de mesure longueur d’onde | 10 nm max (possibilité de réduire en vue de multiplexage suivant l’application)Fréquence centrale ajustable dans la gamme 1510-1590 nm |
Gamme de mesure de déformation | ± 5000. 10-6 (réglable suivant multiplexage)Possibilité de décaler la pleine échelle vers la compression, le béton fissurant en traction à 200 10-6 |
Gamme de mesure température (uniquement pour capteur M110T) | De -20°C à – 80°C (réglable suivant multiplexage) |
Résolution en déformation | ± 0.5 10-6 |
Résolution en température | ± 0.1 °C |
Température d’utilisation | De -20°C à – 80°C |
Conditions d’utilisation |
|
Fréquence de mesure | 1Hz à 5kHz suivant interrogateur |
Longueur de la base de mesure du capteur | 110 mm en version M110 |
Diamètre maximal du capteur | 25 mm (possibilité de réduire jusqu’à 15 mm à la demande) |
Masse sans câble | 150g |
Sortie câble | 1 fibre optique gainée 3 mm |
Options | Centrale d’acquisition BraggLogger© (statique et/ou dynamique) |
CAPTEUR DELTALUXCryo | |
